住宅小區背景音樂公共廣播系統解決方案概述:
音樂的主要作用是創造一種輕松和諧的氣氛，設計成熟的智能小區背景音樂系統，揚聲器分散要均勻布置，音量適宜，不影響人群正常交談。當有緊急情況時，揚聲器能以最大的功率發聲，每個角落都能聽到報警聲音，以便人員的及時疏散。小區背景音樂/緊急廣播智能系統主要對每棟住宅樓住戶、活動休閑區、綠化帶等場所進行通?；蚓o急廣播，且主機對今后的擴容預留接口，方便小區今后擴展。
方案設計依據
1、以甲方提供的場地圖紙和系統要求為依據；
2、依照提出的擴聲要求，并根據背景音樂廣播的需要；
3、根據我公司多年來對音響系統設計、施工的經驗，考慮系統用途的先進性和功能擴展性。
系統的設計依照下列標準進行：
《民用建筑電氣設計規范》 JGJ/45-82
《建筑設計防火規范》 GBJ16-37
《廳堂擴音系統的聲學特性指標要求》 JG GTJ125
《利用建筑物金屬體做防雷及接地裝置安裝》 86SD566
《火災自動報警設計規范》 GBJ116-88
《火災自動警系統施工及驗收》 GBJ50166-92
《公共廣播工程費用概預算編制辦法》
《CDKPA產品手冊》
根據此規格書及最新版的有關標準對系統進行設計、施工和檢驗。
智能小區公共廣播設計要求及要實現的功能
1.系統指標
（1）、聲場強度
強度的確定與某環境下的背景噪聲密切相關，參考各種不同的環境下的噪聲聲強表，建筑環境一般均為25～45dB。
（2）、聲場均勻度
級均勻，變化范圍在±4dB左右為好。
（3）、可懂度
聲音清晰程度的主觀評定指標。
（4）、揚聲器系統的性能指標
揚聲器的頻率響應范圍
器的頻率響應范圍是影響系統可懂度的重要因素。頻率響應范圍100～14000Hz就足以滿足要求。功放的頻響范圍均優于揚聲器的頻響特性。
重放頻率特性
揚聲器如上所述在100～14000Hz范圍，足以滿足公共廣播的頻響要求。
靈敏度
靈敏度高的揚聲器的效率也高。
額定阻抗
額定阻抗一般采用4歐或8歐。
● 額定功率
又稱標稱功率、不失真功率，它是揚聲器的正常工作功率，揚聲器在此條件下可以長期工作而不致?lián)p壞，一般情況下，最大輸出功率是額定功率的2～3倍。
● 揚聲器口徑
揚聲器的口徑尺寸越大，則它所能承受的功率越大，輸出功率也越大，低頻特性越好。
● 揚聲器擴散角
揚聲器的擴散角大小可決定揚聲器的布距。 S1=2×（H-h）×tg(Q/2) 其中，S1：布距參考值， H：設備安裝的吊頂高度， h：設定的聞聽高度，Q：揚聲器的擴散角
2. 指標的確定
（1）、公共廣播系統
公共廣播系統是以聽音的人能聽到清晰、準確的聲音作為設計目標。
其設計指標為：
● 室內聲壓級均勻
● 半均聲壓級-噪聲聲級+（6～10）dB；
● 頻帶在100～6000Hz，重放特性比較平直，頻帶外希望急劇下降；
● 根據前述噪聲聲級可確定本設計聲級的平均聲壓級（在亞洲，噪聲聲級一般應增加5～10dB。）：（聞聽高度為5m）；
背景音樂聲級=60～70dB；
公共廣播聲級=65～75dB；
緊急廣播聲級=88～94dB。
（2）、緊急廣播系統
緊急廣播系統是以聽音的人在任何地方都能聽到清晰、準確的聲音作為設計目標。
根據以上分析，其設計指標為：
● 室內聲壓級均勻；
● 平均聲壓級=88～94dB；
頻帶在100～6000Hz，重放特性比較平直，頻帶外希望急劇下降。
3.系統設計
（1）、系統類別
設計時，每一路的終端采取并聯接法，接于同一個功率放大器上的各終端（線間變壓器和揚聲器）的總阻抗小于或等于功率放大器的額定負載阻抗值。即：
Z0=ZL/n
Z0=V02/W0
其中，Z0：功放額定負載阻抗
ZL：各終端揚聲器的阻抗
n：終端個數
W0：功率放大器的額定輸出功率
V0：定壓輸出的額定電壓
另外，每個終端（揚聲器）的最大額定輸入功率大于所需聲壓級的電功率的二至三倍。即：
WL≥2～3Ws
其中，WL：揚聲器的額定功率
Ws：所需聲壓級的電功率
（2）、揚聲器的布設
根據有關標準及小區公共廣播的用途，喇叭的布設應滿足小區的實際需要為準
（3）、功放的確定
功率放大器的容量按下式計算：
P=K1×K2×ΣP0
式中，P：功放設備輸出總電功率（瓦）
P0：Pi×Ki，每分路同時廣播時最大電功率
Pi：第i支路的用戶設備額定容量
Ki：第i分路的同時需要系數：
業務性廣播，Ki取0.7～0.8
火災事故廣播，Ki取1.0
K1：線路衰耗補償系數：
線路衰耗1dB時取1.26
K2：老化系數，一般取1.2～1.4
（4）、傳輸導線
1.0mm2的導線在100V傳輸網中1dB壓降，負載功率為200W，其傳輸距離可達160米。在設計中普遍采用1.0mm2的導線為平面?zhèn)鬏攲?dǎo)線，采用2×2.5mm2多股平衡線為垂直傳輸導線。
由于傳輸距離較遠，為了保證信號在線路上不產生太大的衰減，根據負載功率、傳輸距離和導線截面面積之間的關系列出下表：
（5）、接地
廣播控制室設置保護接地和工作接地。對單觸設置專用裝置，接地電阻不大于4歐姆，對接至共同接地網，接地電阻不大于1歐姆。

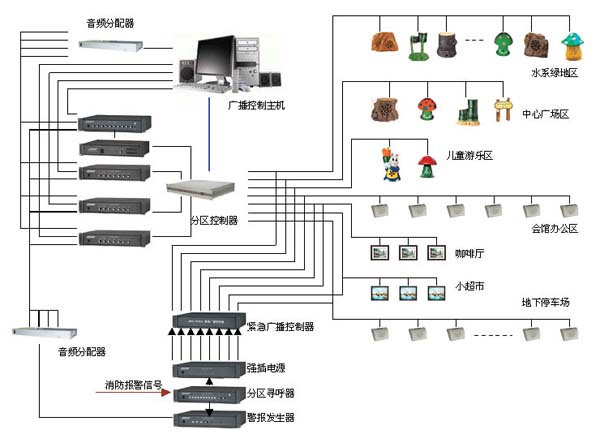

4.智能小區通常要實現的功能
*播放背景音樂、發布語音廣播功能
*可根據需求，實現分區播放背景音樂
*有廣播、背景音樂及揚聲器線路檢測功能
*緊急廣播和背景音樂采用同一套系統設備和線路
*有消防聯動報警功能
